Tecnologia reúne cinco análises em uma única passagem e pode reduzir em 75% o tempo de parada para inspeção
De olho na demanda da indústria de petróleo e derivados por inspeções mais rápidas e abrangentes, a Morken Brasil quer dobrar a cada ano a extensão de dutos inspecionados com seu PIG instrumentado por ultrassom Phased Array. Este ano a companhia utilizou a tecnologia em 40 dutos, que somam 50 quilômetros inspecionados. Segundo a empresa, o mercado de inspeção movimenta no país mais de R$ 50 milhões por ano em investimentos.
O equipamento reúne, em uma única passagem, dados sobre corrosão, trincas, espessura remanescente e geometria do duto, além de informações georreferenciadas que auxiliam na geolocalização dos defeitos encontrados e ajudam a verificar possíveis deslocamentos da tubulação, inclusive os provocados por deslizamentos de terra. Segundo a Morken Brasil, obter esse conjunto de informações exigiria quatro inspeções com outras tecnologias disponíveis. A nova ferramenta é quatro vezes mais rápida, por concentrar quatro análises em uma, e pode reduzir em 75% o tempo de parada necessário para a inspeção.
—Em dutos que transportam derivados de petróleo, conhecer com precisão a condição dos ativos é fundamental para tomar decisões de manutenção, reduzir riscos e preservar a continuidade das operações. O Phased Array acoplado ao PIG amplia nossa capacidade de identificar e dimensionar diferentes mecanismos de deterioração, inclusive em tubulações com condições mais desafiadoras para inspeção —afirma Lucas Leão, diretor operacional da Morken Brasil.

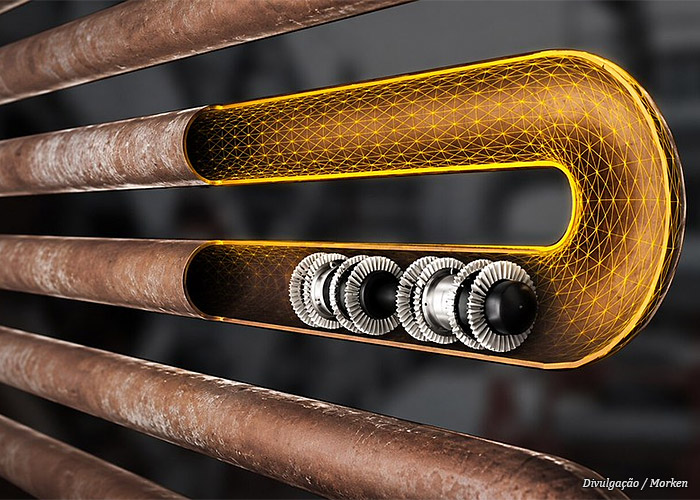

A tecnologia combina sensores ultrassônicos Phased Array com um equipamento compacto e flexível. Pode ser aplicada a dutos que transportam líquidos, com diâmetros de 2 a 42 polegadas, inclusive serpentinas e linhas antes consideradas não pigáveis. A ferramenta é bidirecional, opera a velocidades de 1,8 a 3,6 quilômetros por hora e pode inspecionar dutos de até 150 quilômetros de extensão, incluindo dutos offshore que chegam à planta em terra. De acordo com a companhia, sua configuração leve reduz o risco de o equipamento ficar preso na tubulação e prolongar a interrupção da operação.
Os dados coletados durante a inspeção são armazenados na memória interna da ferramenta e, após a conclusão da corrida, são transferidos e processados por softwares especializados. Os resultados são analisados e apresentados ao cliente por meio de relatórios técnicos completos, elaborados em conformidade com os requisitos da POF 100, contendo a identificação, localização e caracterização das anomalias detectadas.
Adicionalmente, são disponibilizadas representações tridimensionais (3D) do duto e das anomalias identificadas, proporcionando uma visualização detalhada das condições de integridade da tubulação. Essas informações fornecem subsídios técnicos para a definição das ações de manutenção, priorização de intervenções e tomada de decisão no âmbito da gestão da integridade do duto.
Nova era na inspeção de dutos — Para a Morken, a possibilidade de examinar linhas antes inacessíveis a PIGs instrumentados representa uma mudança importante no setor. —Não vemos hoje outra tecnologia disponível com o mesmo potencial de transformação para essas operações. Conseguir reunir tantas informações em uma única corrida, com menos tempo de parada, abre uma nova era para a inspeção de dutos —diz Leão.
A solução esteve entre as tecnologias apresentadas pela Morken Brasil durante a ROG.e 2026, realizada de 21 a 24 de setembro(segunda a quinta-feira), no Riocentro —Convention, Event & Center, na Barra da Tijuca, Zona Sudoeste do Rio de Janeiro. Na ocasião, a empresa também mostrou soluções de inspeção remota de tubulações enterradas, detecção de vazamentos, monitoramento permanente de erosão e corrosão e reparos estruturais com materiais compósitos.
O setor de energia responde por aproximadamente 60% do faturamento da Morken Brasil. A companhia atua em diferentes etapas da gestão de integridade de ativos, incluindo inspeção, monitoramento e intervenção em tubulações.
Morken Brasil — Há mais de 15 anos, a Morken Brasil fornece soluções para monitoramento de ativos industriais, inspeção, manutenção e intervenção em tubulações nos setores de energia, petroquímica, mineração e saneamento. Seu portfólio inclui tecnologias de inspeção, detecção de vazamentos, reparo de tubulações, intervenções por Hot-Tapping e Line-Stopping e monitoramento remoto de equipamentos.
